Flexibilität ist eine der wichtigen Eigenschaften moderner Fertigungsanlagen. Eine Maschine oder Anlage aufzustellen, zu nivellieren und sie dann jahrelang nicht mehr anzufassen, das ist nicht mehr unbedingt der Normalfall.
FATH Components hat vor diesem Hintergrund eine Hubrolleneinheit als »Plug-and-Work«-Lösung entwickelt, die mit bis zu 500 kg Tragkraft pro Einheit zur Montage unter Maschinen und Anlagen gedacht ist. Die extra flach bauende Einheit besteht aus einer Schwenkrolle Marke Blickle, die mit einem Aluminiumträger verschraubt ist. Dieser Rollenträger ist mittels eines Teflonstreifens in einem Alu-Druckguss-Chassis gelagert. Eine helixförmige Führung erzeugt eine Vertikalbewegung, wenn der Träger gedreht wird. Diese Drehbewegung wird mittels eines Hydraulikzylinders von Ergoswiss erzeugt.

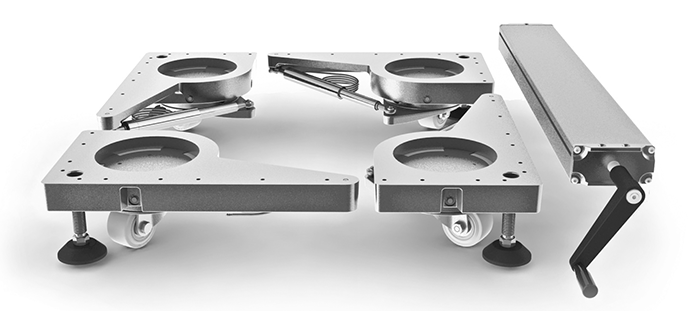

Die Hubrolle wird als Paket aus vier Hubeinheiten inkl. Stellfüßen, einer manuellen Hydraulikpumpe und den benötigten Hydraulikschläuchen geliefert. Durch einfaches Kurbeln kann eine so ausgestattete Maschine oder Anlage von den integrierten Stellfüßen gehoben und auf den üblichen Industrieböden leicht verschoben werden. Die Hub-Bewegung ist exakt gleichmäßig, so dass nichts verkantet oder schräg steht.

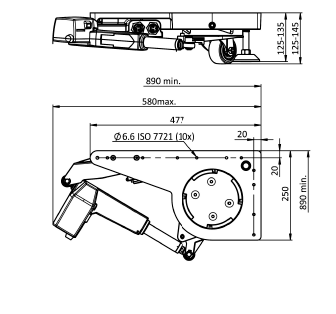

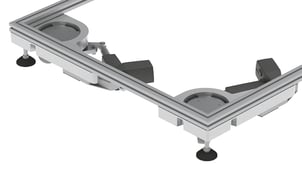

Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc., mit elektrischem Antrieb – 24 V, elektrischer Anschlusstecker Neutrik NAC3FX W TOP + NAC3MX W TOP

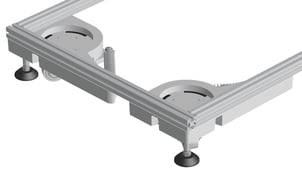

Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc., mit hydraulischem Antrieb Set aus 4 Hubeinheiten inkl. Antriebseinheit und Hydraulikschläuchen
Gehäuse: Aluminiumdruckguss, teflongelagert
Rolle: Kunststoff PA, kugelgelagert
Rollengehäuse: Stahl, verzinkt
Übersetzungsverhältnis Kolben / Hubeinheit: 10:1
Tragkraft: 2000 kg*
Hub: 10 mm
*unter Idealbedingungen
Set Teil-Nr. # 06001HR2000
